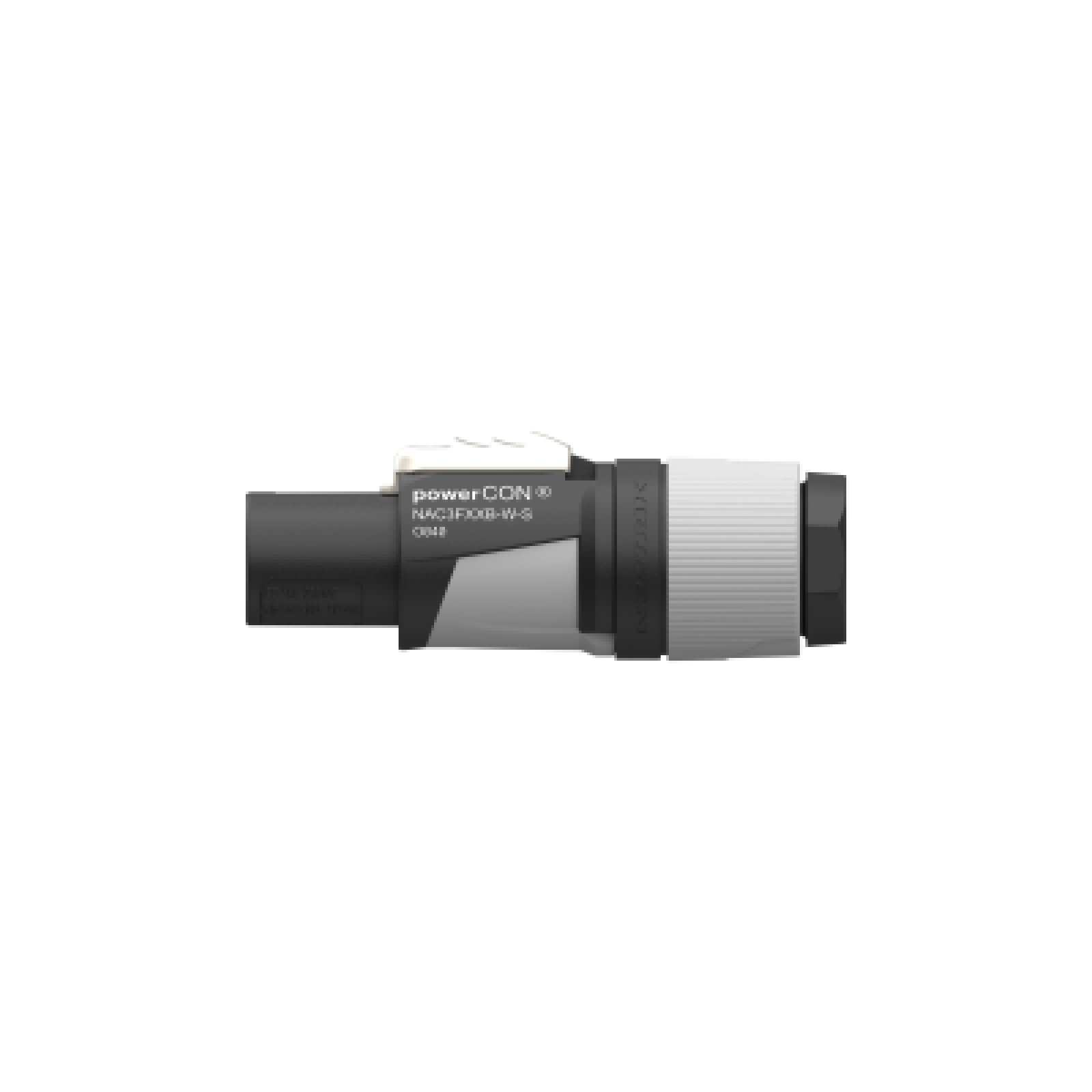

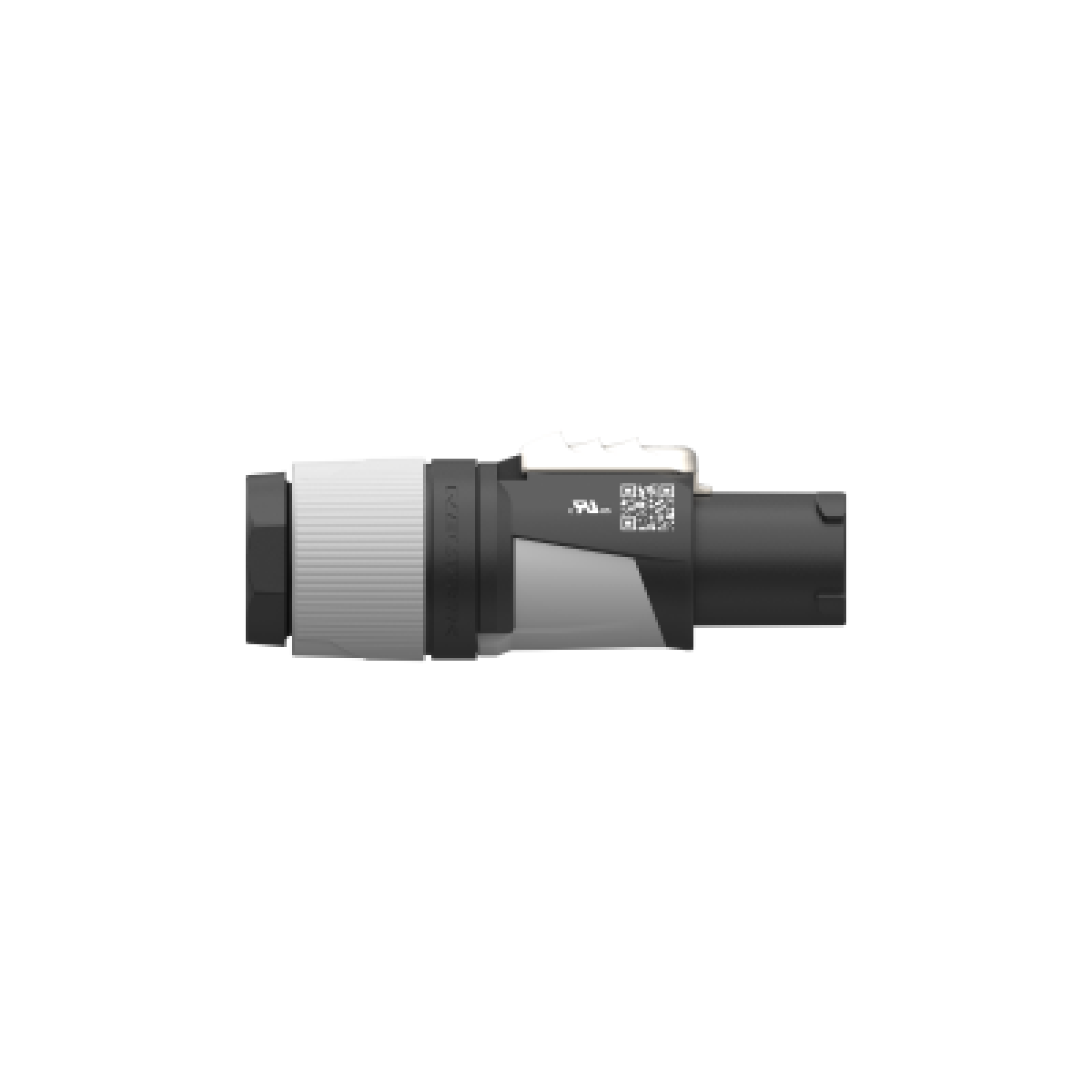

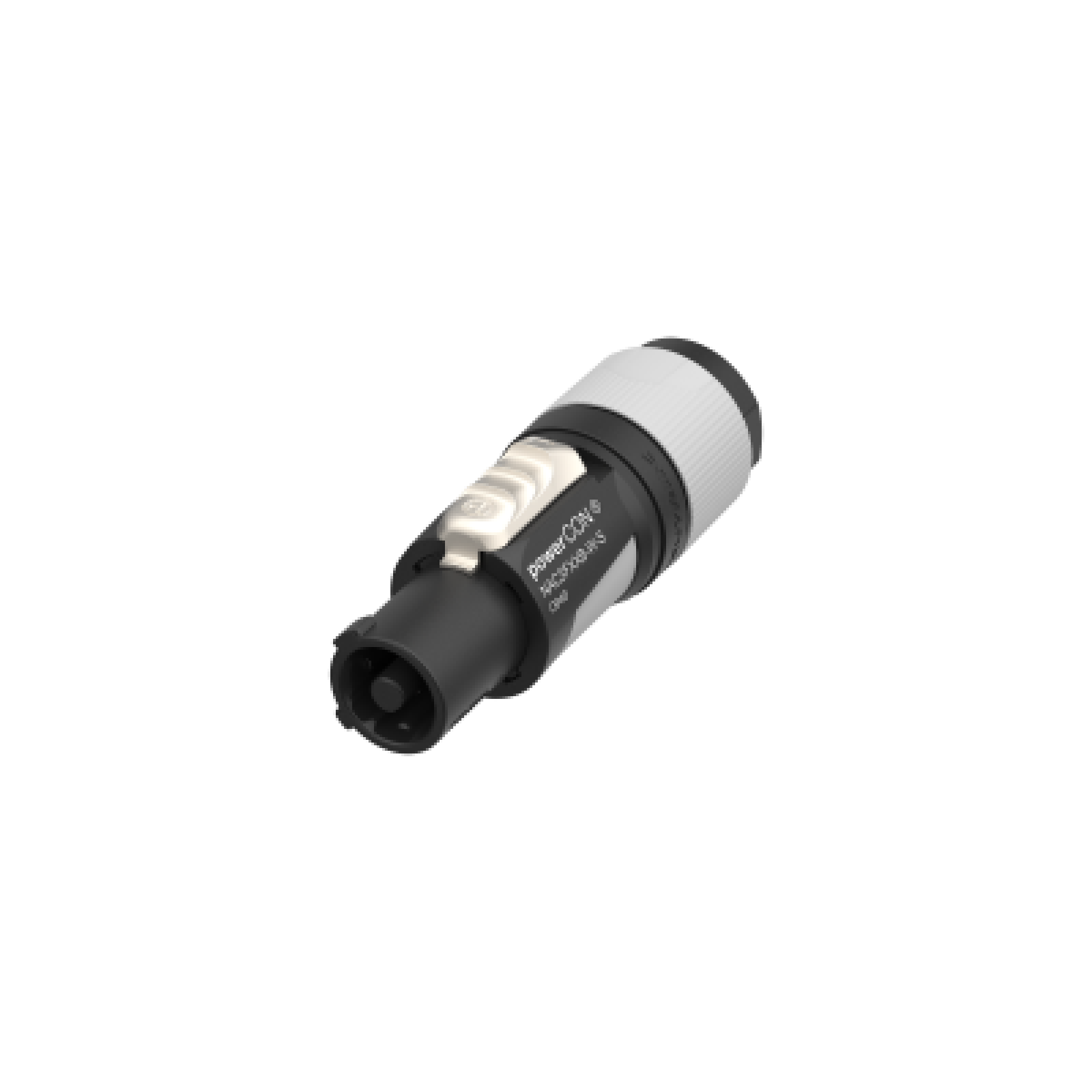

NAC3FXXB-W-S Connettore femmina powerCON Power-OUT per cavi con diametro da 6 a 12 mm (grigio)
Scarica la scheda prodottoConforme alle norme IEC EN 60320-1
Approvato per cavi di alimentazione secondo IEC EN 60799:2021 Connettore bloccabile per cavo di alimentazione CA, con codifica meccanica (keyed) e codifica colore grigia per l'uscita di alimentazione (power-out), con assemblaggio tramite morsetti a vite, per cavi con diametro esterno da 6 a 12 mm.
Il powerCON FXXA/FXX... Leggi di più
Conforme alle norme IEC EN 60320-1
Approvato per cavi di alimentazione secondo IEC EN 60799:2021 Connettore bloccabile per cavo di alimentazione CA, con codifica meccanica (keyed) e codifica colore grigia per l'uscita di alimentazione (power-out), con assemblaggio tramite morsetti a vite, per cavi con diametro esterno da 6 a 12 mm.
Il powerCON FXXA/FXXB è un connettore di alimentazione monofase bloccabile (a 3 conduttori) con capacità di interruzione del circuito (CBC – Circuit Breaking Capability) quando accoppiato con le prese della serie powerCON XX.
Sostituisce i tradizionali connettori di alimentazione per apparecchiature ogni volta che è richiesta una soluzione estremamente robusta, dotata di un sistema di bloccaggio, per garantire un collegamento elettrico sicuro e affidabile.
Comprimere il testoDownload prodotti
Dettagli del prodotto
Caratteristiche principali
- Certificato secondo IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, quindi approvato come componente per cavi di alimentazione conformi a IEC 60799 / UL 817 e per apparecchiature conformi alla IEC 62368-1/ UL USA 498 / UL Canada 498
- Design ergonomico con corpo stampato a due componenti antiscivolo, per una presa sicura e confortevole
- Versioni power-in (blu) e power-out (grigia) con codifica meccanica differenziata, per evitare la possibilità di collegamenti errati tra connettori incompatibili
- Esclusiva boccola di bloccaggio e pressacavo NEUTRIK, compatibile con cavi di diametro da 6 mm a 12 mm
- Facile assemblaggio, grazie al bloccaggio meccanico del pressacavo con l'inserto e al corretto allineamento con il corpo del connettore
- Elevato standard qualitativo NEUTRIK, estremamente robusto e affidabile
- Sistema di bloccaggio a rotazione (twist lock) semplice, rapido e sicuro
- Protezione migliorata contro le piegature del cavo, grazie alla boccola a due componenti
Specifiche
-
Serie di connettoripowerCON blu/grigio
-
Resistenza di contatto≤ 2 mΩ
-
Rigidità dielettrica> 3 kVca (dopo cicli di inserimento/disinserimento)
-
Resistenza di isolamento> 10 GΩ (iniziale)
-
Numero di contatti elettrici2 + PE (terra di protezione)
-
Portata nominale (Europa)EN 60320-1: 16 A, 250 V CA, con capacità di interruzione del circuito (CBC)
-
Portata nominale USA / CanadacUL 60320-1: 20 A, 127 V CA; UL USA 498: 20 A, 127 V CA; UL Canada 498: 20 A, 127 V CA
-
Diametro esterno del cavo6 – 12 mm
-
Durata meccanicatipicamente 5.000 cicli di inserimento/disinserimento
-
Sezione del conduttore1,5 – 2,5 mm²
-
Calibro del conduttore14 – 12 AWG
-
Sistema di bloccaggiotwist lock (a rotazione)
-
Terminazionemorsetti a vite
-
Placcatura dei contattiArgento (Ag)
-
ContattiLega di rame
-
InsertoPoliammide (PA 6.6)
-
Elemento di bloccaggioPressofusione in lega di zinco
-
CorpoPoliammide (PA 6) / TPE (elastomero termoplastico)
-
PressacavoPolichetonico
-
BoccolaPolipropilene / TPE
-
Temperatura di esercizioda -33 °C a +80 °C
-
Grado di protezioneIP20
-
Classe di infiammabilità secondo UL94: V-0
