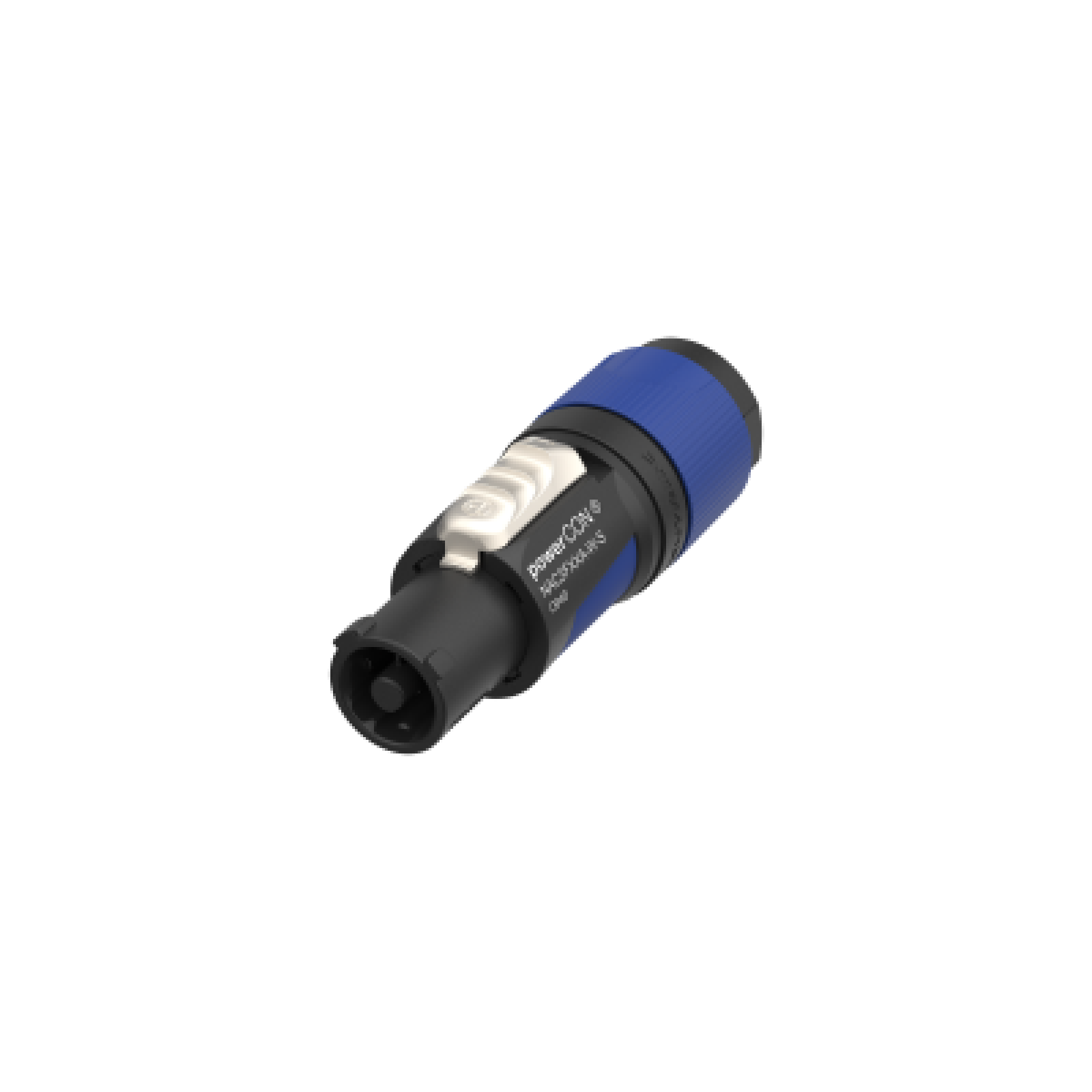

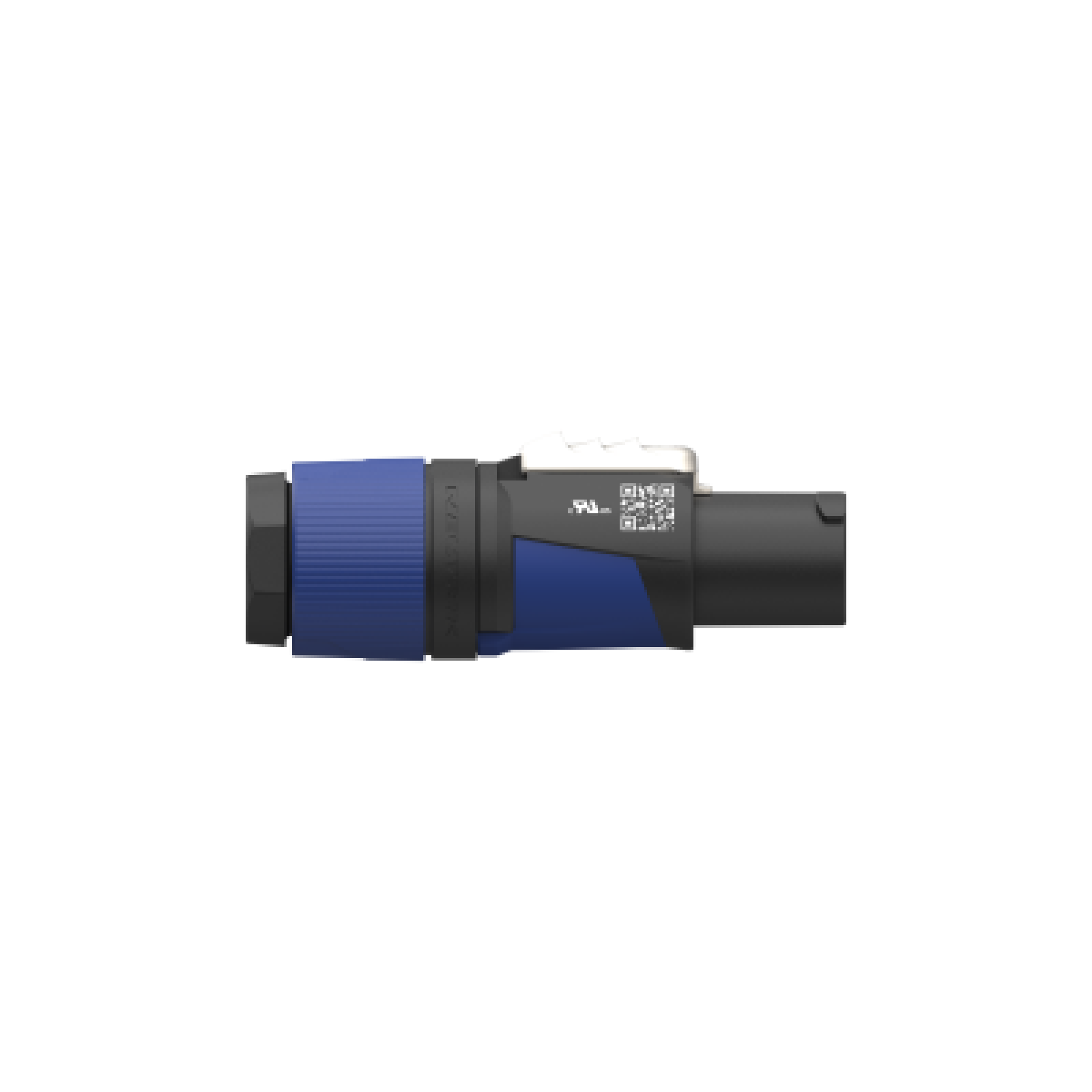

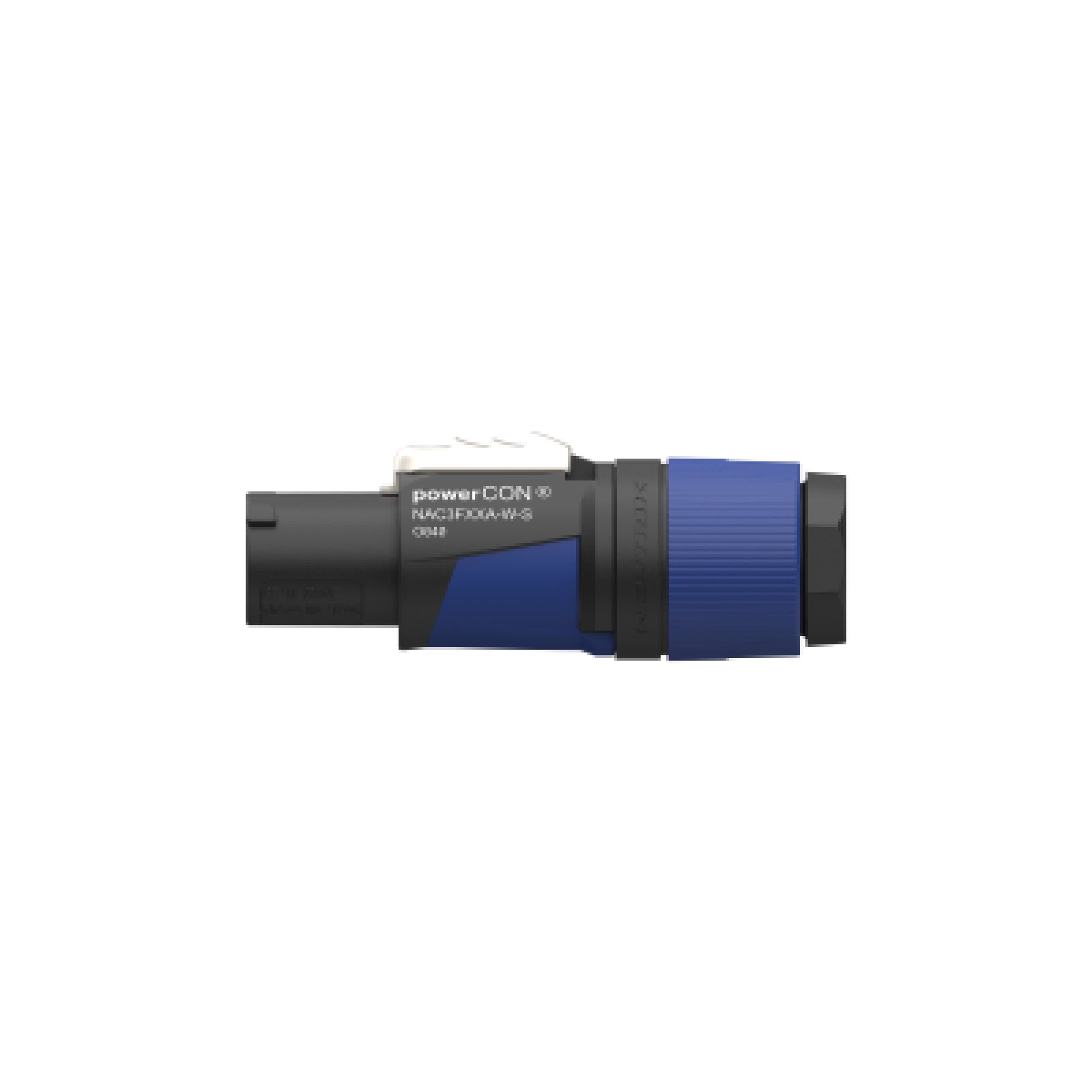

NAC3FXXA-W-S Connettore femmina powerCON Power-IN per cavi con diametro da 6 a 10 mm (blu)
Scarica la scheda prodottoConforme alla norma IEC EN 60320-1 | Idoneo per cavi di alimentazione assemblati secondo IEC EN 60799:2021
Connettore bloccabile per cavo di alimentazione AC, codificato meccanicamente e identificato dal colore (blu) per ingresso alimentazione (Power-IN), con collegamento a morsetti a vite, per cavi con diametro da 10 a 16 mm.
Il powerCON FXXA/FXXB è un c... Leggi di più
Conforme alla norma IEC EN 60320-1 | Idoneo per cavi di alimentazione assemblati secondo IEC EN 60799:2021
Connettore bloccabile per cavo di alimentazione AC, codificato meccanicamente e identificato dal colore (blu) per ingresso alimentazione (Power-IN), con collegamento a morsetti a vite, per cavi con diametro da 10 a 16 mm.
Il powerCON FXXA/FXXB è un connettore di alimentazione monofase (3 conduttori) con sistema di bloccaggio e capacità di interruzione sotto carico (CBC) quando accoppiato ai connettori da pannello powerCON Serie XX.
Sostituisce i connettori di alimentazione per apparecchiature ovunque sia richiesta una soluzione estremamente robusta, dotata di un sistema di bloccaggio, per garantire una connessione di alimentazione sicura.
Comprimere il testoDownload prodotti
Dettagli del prodotto
Caratteristiche principali
- Certificato IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, pertanto approvato come componente per cavi di alimentazione secondo IEC 60799 / UL 817 e per apparecchiature secondo IEC 62368-1/ UL US 498 / UL CA 498
- Design ergonomico con corpo stampato bicomponente antiscivolo
- Versioni Power-IN (blu) e Power-OUT (grigio) con codifica meccanica differente per impedire l'accoppiamento errato
- Esclusivo serracavo e sistema di scarico della trazione NEUTRIK per cavi con diametro da 6 a 12 mm
- Facile da assemblare grazie al sistema di scarico della trazione che si blocca meccanicamente con l'inserto e si allinea con il corpo del connettore
- Standard qualitativo superiore NEUTRIK, estremamente robusto e affidabile
- Sistema di bloccaggio a baionetta semplice e affidabile
- Protezione antitorsione migliorata grazie al passacavo bicomponente
Specifiche
-
Serie connettoripowerCON blu/grigio
-
Resistenza di contatto≤ 2 mΩ
-
Rigidità dielettrica> 3 kV AC (dopo cicli di accoppiamento)
-
Resistenza di isolamento> 10 GΩ (iniziale)
-
Numero di contatti elettrici2 + PE (terra di protezione)
-
Portata nominale (Europa)EN 60320-1: 16 A / 250 V AC, CBC
-
Portata nominale (USA / Canada)cUL 60320-1: 20 A / 127 V AC; UL USA 498: 20 A / 127 V AC; UL CA 498: 20 A / 127 V AC
-
Diametro esterno del cavo6 – 12 mm
-
Durata meccanicatipicamente 5.000 cicli di accoppiamento
-
Sezione conduttori1,5 – 2,5 mm²
-
Sezione conduttori (AWG)16 – 12 AWG
-
Sistema di bloccaggioa baionetta (Twist Lock)
-
Terminazionemorsetti a vite
-
Placcatura contattiargento (Ag)
-
Contattilega di rame
-
Insertopoliammide (PA6.6)
-
Elemento di bloccaggiopressofusione di zinco
-
Corpopoliammide (PA6) / TPE
-
Serracavopolichetone
-
Passacavopolipropilene / TPE
-
Temperatura di esercizioda -33 °C a +80 °C
-
Grado di protezioneIP20
-
Classe di infiammabilità (UL94)V-0
