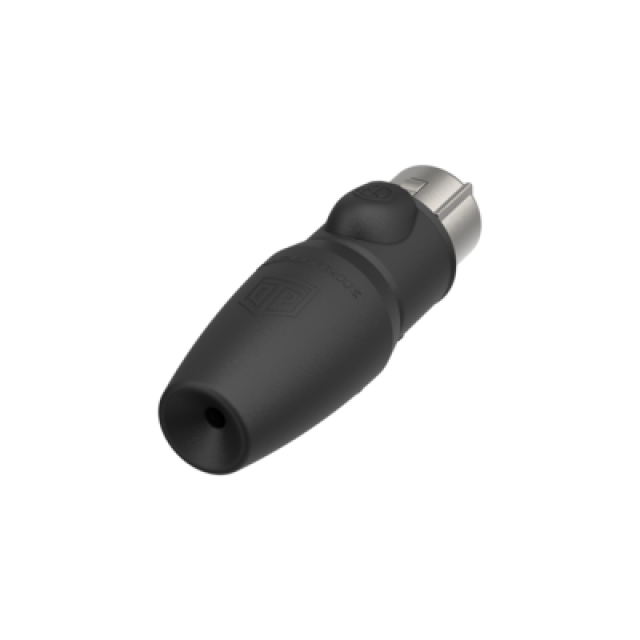

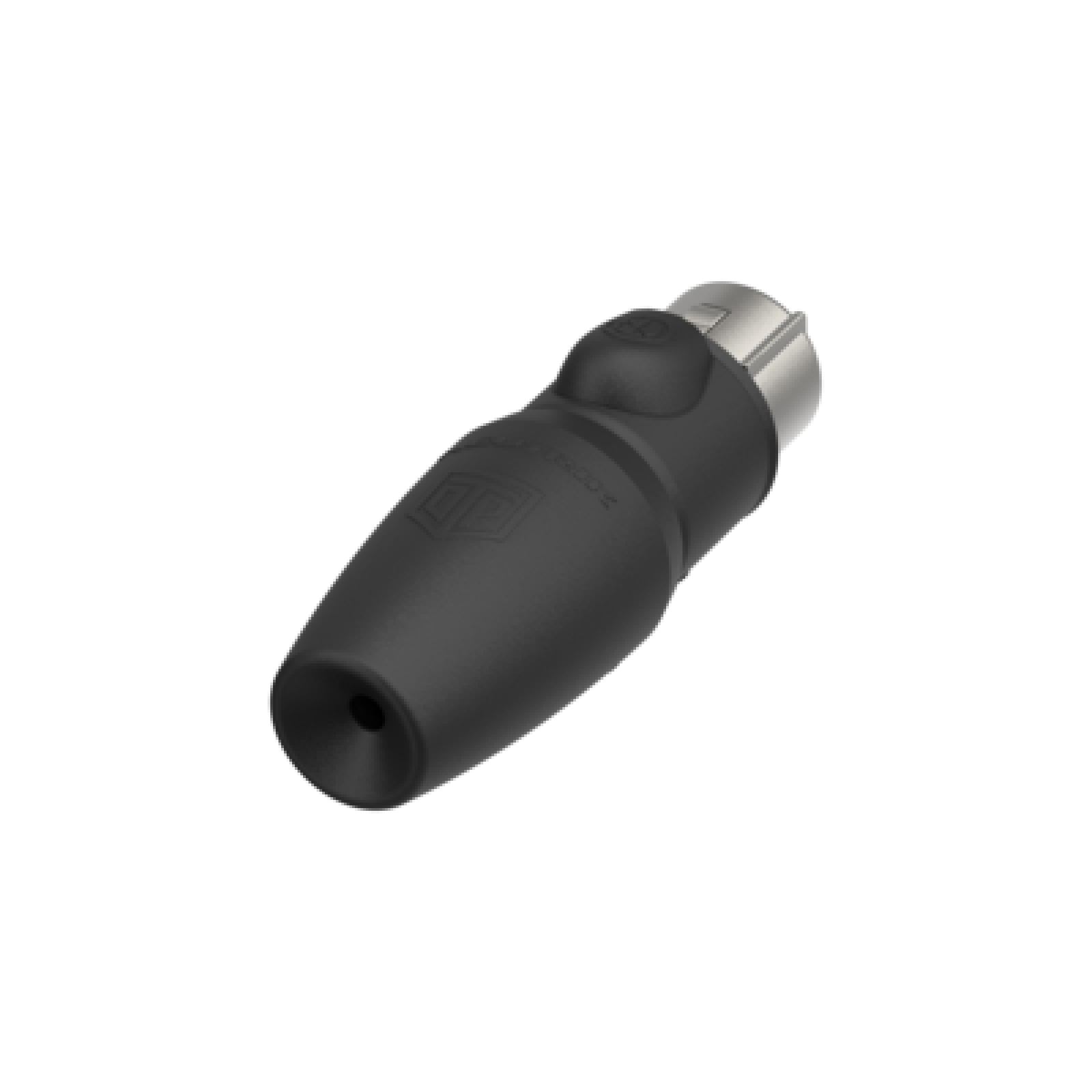

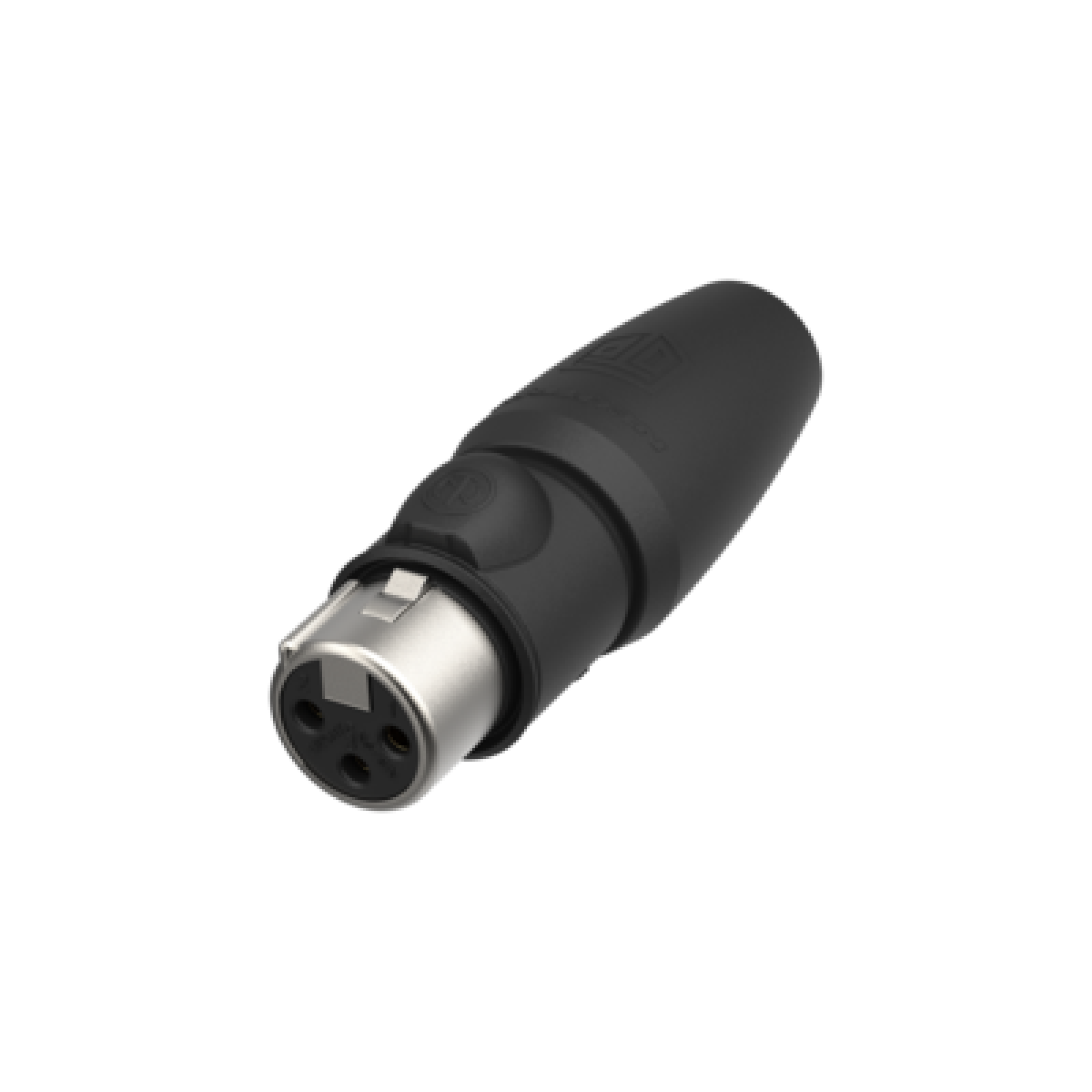

NC3FX1-TOP Connettore XLR femmina a 3-poli TRUE OUTDOOR PROTECTION (TOP)

Scarica la scheda prodotto

Connettore femmina a 3 poli, TRUE OUTDOOR PROTECTION (TOP), contatti dorati

La serie X-TOP è costituita da connettori XLR “per impieghi gravosi” destinati all'uso esterno. La protezione per l'uso esterno è garantita dall'accoppiamento con il corrispondente connettore per cavo/telaio della gamma XLR TOP (IP65).

I contatti dorati sono di serie.

Connettore femmina a 3 poli, TRUE OUTDOOR PROTECTION (TOP), contatti dorati

La serie X-TOP è costituita da connettori XLR “per impieghi gravosi” destinati all'uso esterno. La protezione per l'uso esterno è garantita dall'accoppiamento con il corrispondente connettore per cavo/telaio della gamma XLR TOP (IP65).

I contatti dorati sono di serie.

Acquista questo prodotto online

Cerca su Google Shopping

Download prodotti

Dettagli del prodotto

Caratteristiche principali

  • Gamma di connettori XLR sigillati per impieghi gravosi, progettati per ambienti difficili e applicazioni particolarmente impegnative
  • Protezione per impiego in esterni con grado di protezione IP65
  • Realizzati con materiali ad alta resistenza agli urti e ai raggi UV
  • TOP (True Outdoor Protection): protezione reale per applicazioni outdoor, conforme ai requisiti della norma UL 50E

Specifiche

  • Tipo di connessione
    XLR
  • Genere
    Femmina
  • Capacità tra i contatti
    ≤ 4 pF
  • Resistenza di contatto
    ≤ 3 mΩ
  • Rigidità dielettrica
    1,5 kV c.c.
  • Resistenza di isolamento
    > 10 GΩ (valore iniziale)
  • Corrente nominale per contatto
    16 A
  • Tensione nominale
    < 50 V
  • Diametro esterno del cavo
    da 5,0 a 8,0 mm
  • Forza di inserimento
    ≤ 20 N
  • Forza di estrazione
    ≤ 20 N
  • Durata meccanica
    Oltre 5.000 cicli di accoppiamento/disaccoppiamento
  • Sezione del conduttore
    max. 1,5 mm²
  • Calibro del conduttore
    max. 16 AWG
  • Cablaggio
    contatti a saldare
  • Sistema di bloccaggio
    Fermo a scatto (Latch Lock)
  • Boccola
    Gomma resistente ai raggi UV
  • Placcatura dei contatti
    Oro (Au) su nichel (Ni)
  • Contatti
    Bronzo (CuSn8)
  • Inserto
    Poliammide (PA66)
  • Elemento di bloccaggio
    Acciaio St3K32 (fermo) e acciaio Ck67 (molla)
  • Corpo
    Pressofusione di zinco (ZnAl4Cu1)
  • Placcatura del corpo
    Nichel
  • Serracavo
    Poliacetale
  • Guarnizione di tenuta
    Gomma resistente ai raggi UV
  • Classe di infiammabilità (UL 94)
    V-0 (inserto)
  • Conformità normativa
    IEC 61076-2-103
  • Grado di protezione
    IP65 (con connettore accoppiato), secondo IEC 60529
  • Saldabilità
    Conforme alla norma IEC 60068-2-20
  • Intervallo di temperatura di esercizio
    da -30 °C a +80 °C
  • Grado di inquinamento
    II, secondo IEC 60664-1
