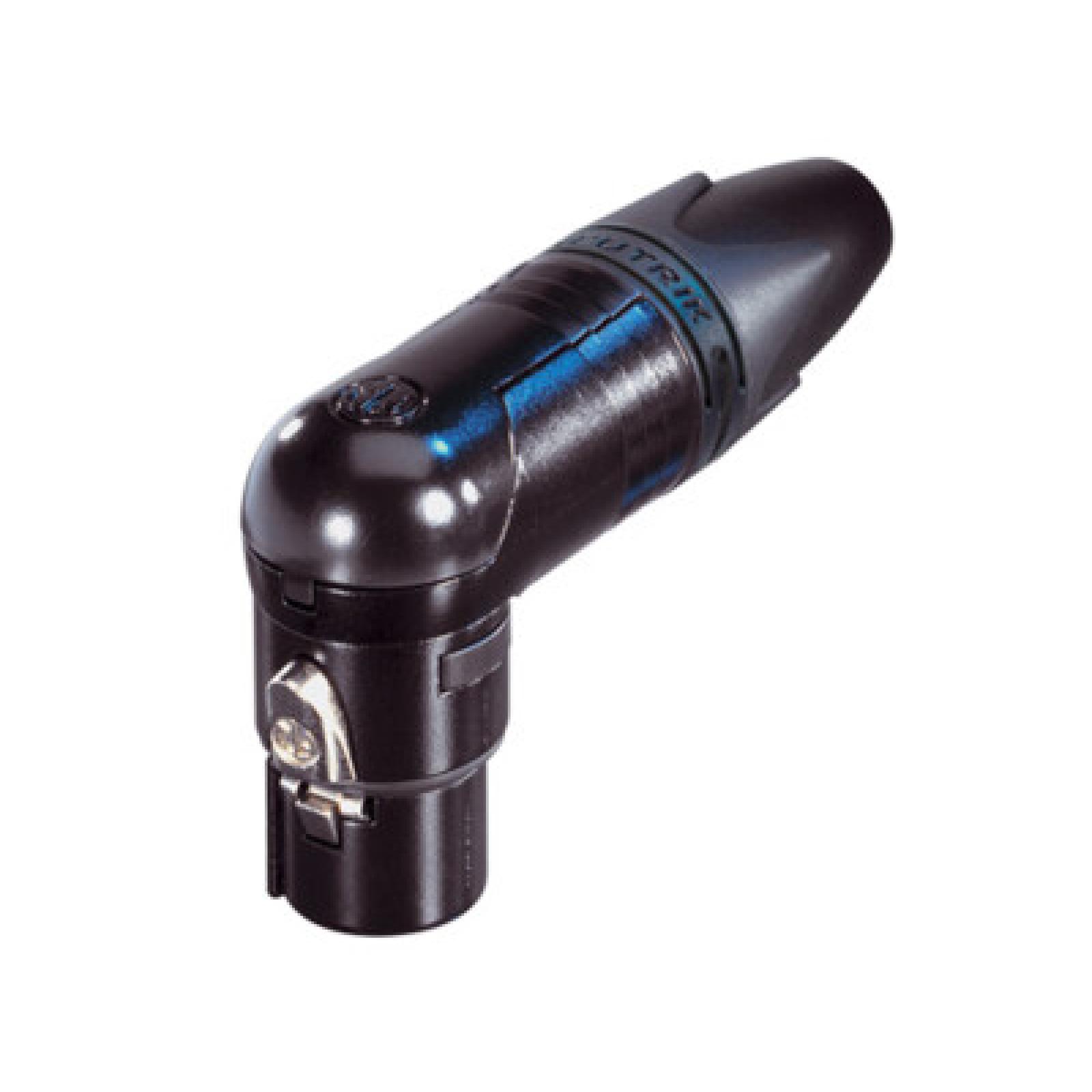

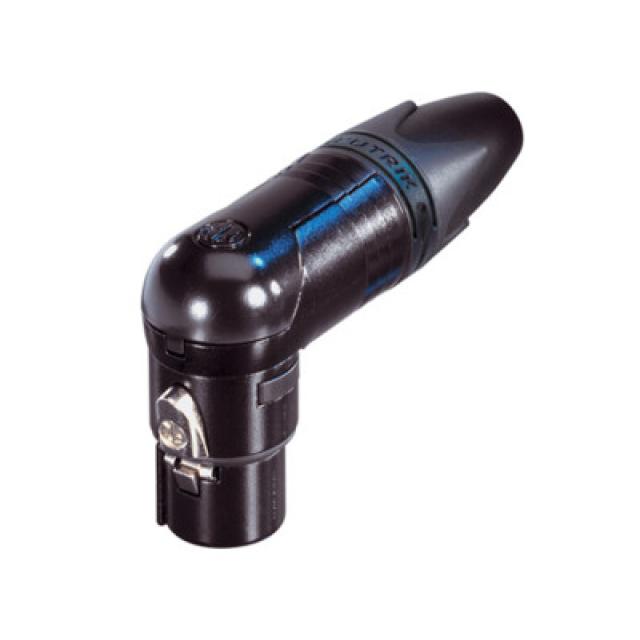

NC3FRX-BAG Connettore XLR femmina a 3-Poli ad angolo - Nero

Connettore femmina ad angolo retto a 3 poli, alloggiamento in metallo nero, contatti argentati

La serie RX è la versione ad angolo retto della serie di connettori XX. Successore della serie RC, offre diverse nuove caratteristiche che la rendono più affidabile, più facile da montare e migliorano l'integrità dei contatti e il sistema di scarico della trazione del cavo.

Acquista questo prodotto online

Cerca su Google Shopping

Download prodotti

» 01 NEUTRIK Section XLR Connectors PG EN 202202-V23_opt.pdf

» xlr-rx-series.pdf

» 20003894_-_NC3FRX.pdf

Dettagli del prodotto

Caratteristiche principali

Connettore ad angolo retto dal profilo estremamente compatto
5 posizioni selezionabili per l'uscita del cavo
Esclusiva struttura a gabbia del contatto femmina, che garantisce una bassa resistenza di contatto e un'elevata affidabilità della connessione
Contatto femmina dotato di barriera per la saldatura, che impedisce al materiale di saldatura di fluire nell'area di accoppiamento del contatto
Connettore femmina con fermo di bloccaggio interamente in metallo, di dimensioni maggiori per una presa più comoda e una maggiore facilità d'uso
Contatti a molla supplementari per la messa a terra, che assicurano una migliore continuità elettrica tra il corpo del connettore e la schermatura
Serracavo a pinza migliorato, che offre una maggiore resistenza allo strappo del cavo e rende l'assemblaggio più semplice e rapido
Guaina posteriore con passacavo in poliuretano, per un'elevata protezione del cavo contro le sollecitazioni dovute alla flessione
Anelli e guaine colorati disponibili per la codifica o l'identificazione del connettore
Design elegante ed ergonomico, pratico e facile da utilizzare

Specifiche

Tipo di connessione

XLR
Genere

Femmina
Capacità tra i contatti

≤ 4 pF
Resistenza di contatto

≤ 3 mΩ
Rigidità dielettrica

1,5 kV c.c.
Resistenza di isolamento

> 2 GΩ (valore iniziale)
Corrente nominale per contatto

16 A
Tensione nominale

< 50 V
Diametro esterno del cavo

da 3,5 a 8,0 mm
Forza di inserimento

≤ 20 N
Forza di estrazione

≤ 20 N
Durata meccanica

Oltre 1.000 cicli di accoppiamento/disaccoppiamento
Sezione del conduttore

max. 2,5 mm²
Calibro del conduttore

max. 14 AWG
Cablaggio

Contatti a saldare
Guaina posteriore (boot)

Poliuretano
Placcatura dei contatti

Argento (Ag), spessore 2 µm
Contatti

Bronzo (CuSn8)
Inserto

Poliammide (PA66)
Elemento di bloccaggio

Pressofusione di zinco (ZnAl4Cu1) con molla in acciaio Ck67
Placcatura dell'elemento di bloccaggio

Nichel
Corpo

Pressofusione di zinco (ZnAl4Cu1)
Placcatura del corpo

Cromo nero
Serracavo

Poliacetale (POM)
Classe di infiammabilità

UL 94 V-0
Conformità normativa

IEC 61076-2-103
Grado di protezione

IP40
Saldabilità

Conforme alla norma IEC 68-2-20
Intervallo di temperatura di esercizio

da -30 °C a +80 °C.
