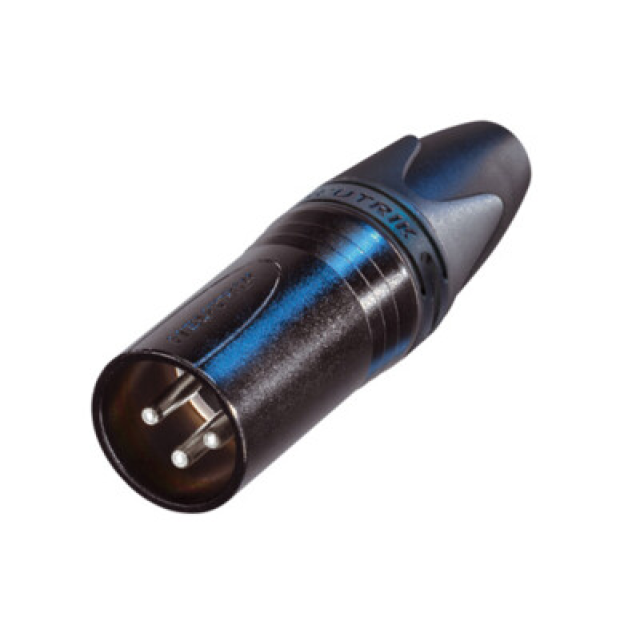

NC3MXX Connettore XLR maschio a 3 poli con alloggiamento in Nichel e contatti in argento
Scarica la scheda prodottoConnettore di ultima generazione accettato a livello mondiale come uno standard per i connettori XLR. Raccoglie l'eredità della serie X offre numerose nuove caratteristiche che lo rendono più affidabile, più facile da montare e migliora l'integrità di contatto così come il sistema di bloccaggio del cavo.
Connettore di ultima generazione accettato a livello mondiale come uno standard per i connettori XLR. Raccoglie l'eredità della serie X offre numerose nuove caratteristiche che lo rendono più affidabile, più facile da montare e migliora l'integrità di contatto così come il sistema di bloccaggio del cavo.
Download prodotti
Dettagli del prodotto
Caratteristiche principali
- Connettore maschio con sede di bloccaggio migliorata senza “finestra”; una struttura più robusta dell’alloggiamento aumenta la durata nel tempo
- Pressacavo a pinza (chuck type) migliorato, che offre una maggiore forza di estrazione e rende il montaggio più semplice e rapido
- Guaina posteriore con pressacavo in poliuretano che garantisce un’elevata protezione contro le sollecitazioni di flessione del cavo
- Anelli e guaine colorati disponibili per codifica o identificazione
- Design elegante ed ergonomico, pratico e di valore
- Robusto corpo in pressofusione di zinco, durevole e affidabile
- Filettatura interna del corpo ben protetta contro eventuali danni
Specifiche
-
Tipo di connettoreXLR
-
Generemaschio
-
Capacità fra i contatti= 4 pF
-
Resistenza di contatto= ≤ 3 mΩ
-
Rigidità dielettrica1,5 kVcc
-
Resistenza di isolamento> 10 GΩ (iniziale)
-
Corrente nominale per contatto16 A
-
Tensione nominale< 50 V
-
Diametro esterno del cavo3,5 – 8,0 mm
-
Forza di inserimento≤ 20 N
-
Forza di estrazione≤ 20 N
-
Durata meccanicaoltre 1.000 cicli di inserimento/disinserimento
-
Sezione massima del conduttore2,5 mm²
-
Calibro massimo del conduttore14 AWG
-
Cablaggiocontatti a saldare
-
Sistema di bloccaggiochiusura a scatto (latch lock)
-
Guaina posteriore (boot)Poliuretano
-
Placcatura dei contattiArgento (Ag), 2 µm
-
ContattiOttone (CuZn39Pb3)
-
InsertoPoliammide (PA66)
-
Elemento di bloccaggioPressofusione in lega di zinco (ZnAl4Cu1)
-
CorpoPressofusione in lega di zinco (ZnAl4Cu1)
-
Placcatura del corpoNichel
-
PressacavoPoliacetale (POM)
-
InfiammabilitàUL 94 V-0
-
Conformità alle normeIEC 61076-2-103
-
Grado di protezioneIP40
-
SaldabilitàConforme alla norma IEC 68-2-20
-
Temperatura di esercizioda -30 °C a +80 °C
